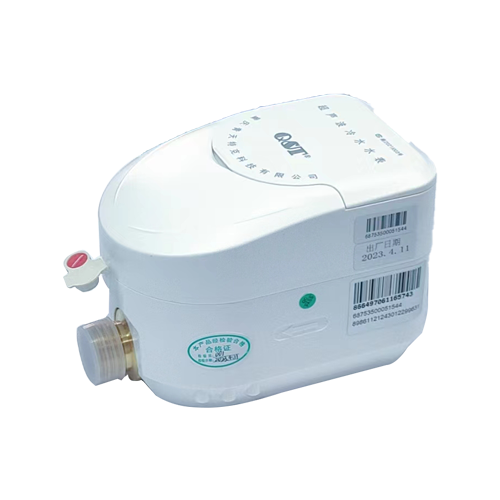

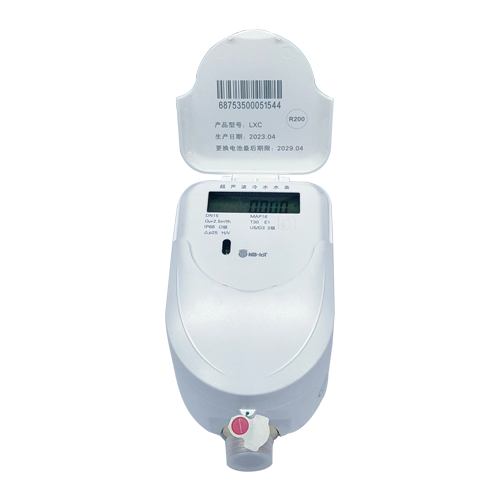

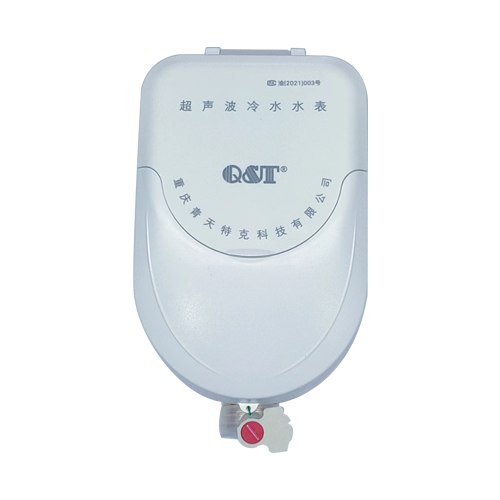

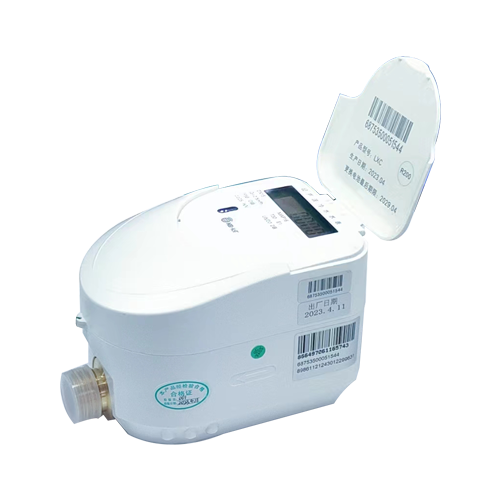

超聲水表是基于超聲波在水中傳播時，順流和逆流的時間差原理進行流量測量和顯示的新型水表。儀表可配備有線或無線的數據通信接口，與采集器、集中器或網絡服務器通信，組成遠程抄表管理系統，管理部門可按需抄取表中數據，方便對用戶用水量的統計和管理。
產品執行《GB/T 778-2018 封閉滿管道中水流量的測量飲用冷水水表和熱水水表》標準以及《JJG 162-2019 飲用冷水水表》檢定規程。

?

產品特點

技術參數

安裝要求

接線方式

產品特點

1、高量程比（最大400:1）
2、具有自診斷功能：流量傳感器故障報警、溫度傳感器故障報警、測量超量程報警、電池欠壓報警、
3、應用了本公司專利的流量測量方法（已獲得發明專利授權）和智能數據糾錯技術，測量準確度和穩定性高
4、內置鋰電池供電可確保使用（6+1）年以上
5、具備光電接口，支持手持式紅外抄表工具現場抄讀
6、內置NB-IoT物聯網通信模塊，支持物聯網表應用
7、可選擇有線通信接口(M-BUS、485)或無線通信接口(LoRaWan)
8、配套物聯網系統平臺
9、可計反向流

技術參數

主要技術指標

累積體積分辨力	0.001m3　　（使用模式） 0.00001m3　　（檢定模式）
當前流量分辨力	0.001 m³/h（使用模式） 0.001 m³/h （檢定模式）
電池使用壽命	> （6+1）年
液晶顯示屏位數	8位
溫度等級	T30、T50
壓力等級	MAP16
壓力損失等級	△p25
環境等級	O級
防護等級	IP68
準確度等級	2級
電磁環境等級	E1、E2
安裝方式	水平或垂直
上/下游流場敏感度等級	U5/D3
反向流	可測反向流
可定制的特殊功能	管路滴漏、爆管、結垢的識別與報警
口徑范圍	DN15～DN50
量程比Q₃/Q₁	125、160、200、250、400 500
常用流量 Q₃	DN15: 2.5 m³/h DN20: 4.0 m³/h DN25: 6.3 m³/h DN32: 10 m³/h DN40：16 m³/h DN50（螺紋連接）：25 m³/h

安裝要求

特別提醒：已安裝完畢的超聲水表，在冬天結冰的條件下，為防止管道被凍裂可能導致的超聲傳感器損壞，請至少打開一側的閥門（水表前的閥門或者用戶室內的進水閥、水龍頭）。尤其是無人居住或不用水的情況，這點特別重要。

超聲水表由于其測量原理不同于機械水表，管道內不能是空管或積累較多的氣泡，否則會導致超聲信號無法傳輸，造成表不

接線方式

●電源線
默認為內置鋰電池供電，無需額外電源線
外供電模式（可選），紅色導線連電源正極，黑色連電源負極，電壓范圍DC（7.5～24）V；
● 通訊線
M-BUS通訊模式：直接將兩根通訊線連接至MBUS總線即可，無需區分正負極；
485通訊模式：表上引出有4 根導線分別為：A（黃）、B（綠）、地（黑）、電源（紅，DC 7.5～24V），對應接好（注意區分極性，接錯可能燒毀）
