速度測量范圍： 0.05～15m/s（與水流有關）

速度測量精度： ±1% FS，讀數的 ±2.5%

發射頻率： 24.000 ～ 24.250GHz

距離精度： ±1cm

防護等級： IP66

產品特點

應用領域

技術參數

現場實圖

產品特點

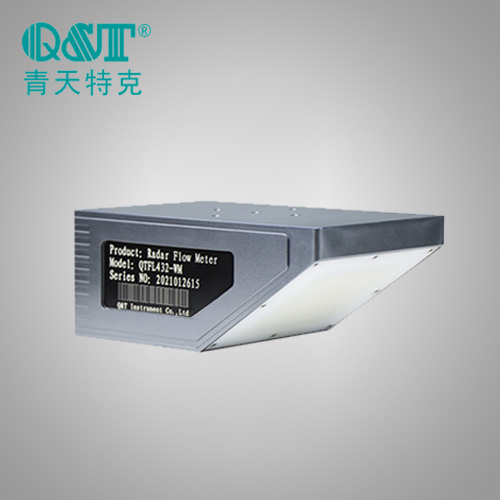

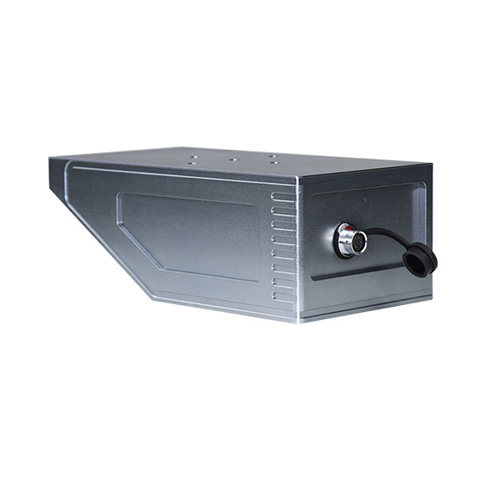

1、內置進口24GHz雷達流量計、26GHz雷達液位計、CW平面微帶陣列天線雷達，非接觸檢測，二合一產品可實現流量、水位、瞬時流量和累積流量。

2、全天候、高頻微波測距技術，可實現在線自動監測，無人值守。

3、天線發射頻率靈活可調，抗干擾能力強。

4、可設置多種數據通訊接口RS-232/RS-485，方便用戶接入系統。

5、施工安裝簡單，測量操作結合睡眠模式（正常工作時約300mA，睡眠模式小于1mA），節能降耗，經濟適用。

6、非接觸式儀表不破壞水的流動狀態，保證測量數據準確。

7、IP67防護等級，不受氣候、溫度、濕度、風、泥沙和漂浮物的影響，適用于汛期大流量環境。

8、防凝露、防水、防雷設計，適用于各種戶外環境。

9、外形小巧，安裝方便，維修方便。

10、擁有自主知識產權的國產品牌，本地化服務響應支持。

11、核心部件有《檢測報告》華東檢測中心水文儀器s”。

雷達流儀表，作為一種水等級儀表和流速采用微波技術，結合成熟的雷達水位測量技術儀表和雷達測速儀主要應用于水的測量明渠的水位和流速，如河流、水庫閘門、地下河道管網和灌溉渠道。

該產品可有效監測水位、流速、流量的變化狀態，從而為監測單元提供準確的流量信息。

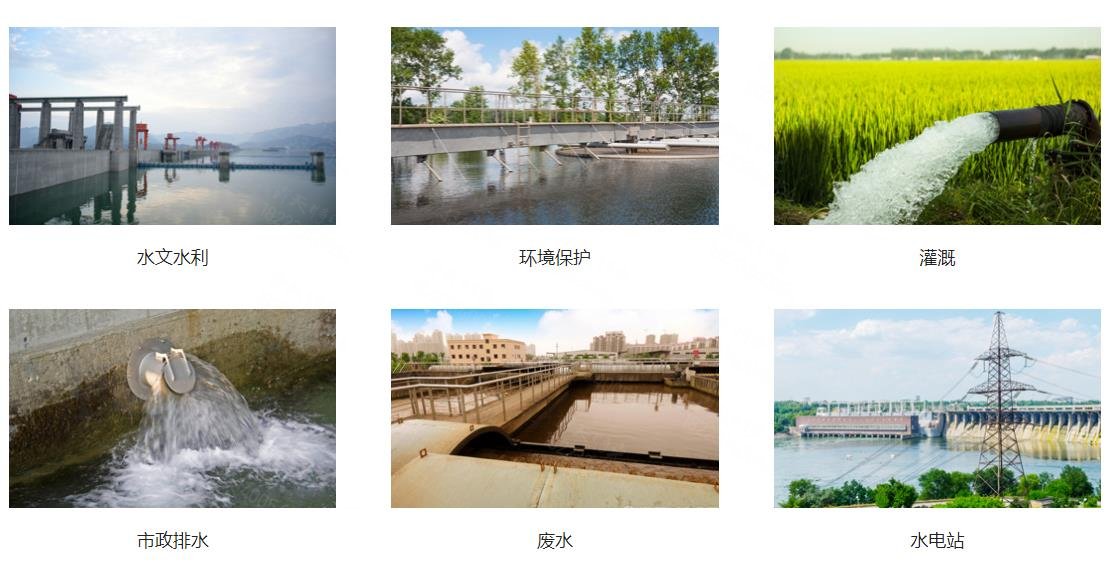

應用領域

雷達流量計廣泛應用于水文調查、地表水資源監測、灌區水量計量計量、河道監測，以及河流、水庫、湖泊、潮汐、灌渠（明渠）、河道等天然水域。渠道、農田管道。水質監測。

雷達流量計還適用于城市內澇、城市污水、市政進排水監測、防洪、防洪、地下管網等水位監測以及排水管網、排水口、水電站生態排放流量監控等領域，適用于規則和不規則的部分。

雷達流量測量系統可實現明渠、天然河流流量和水體數據的全天候自動采集和實時監測。

技術參數

表 1：工作條件參數

范圍	描述
電源電壓	直流 7～ 24V
電流（12V電源）	正常工作時約300mA，睡眠模式下不到1mA。
工作溫度	-35℃ ～ 70℃
防護等級	IP67
發射頻率	24.000 ～ 24.250GHz
通訊接口	RS-232 / RS-485
通訊協議	MODBUS-RTU / 定制協議 / SZY206-2016《水資源監測數據傳輸協議》

表 2：測量參數

表 3：外觀參數

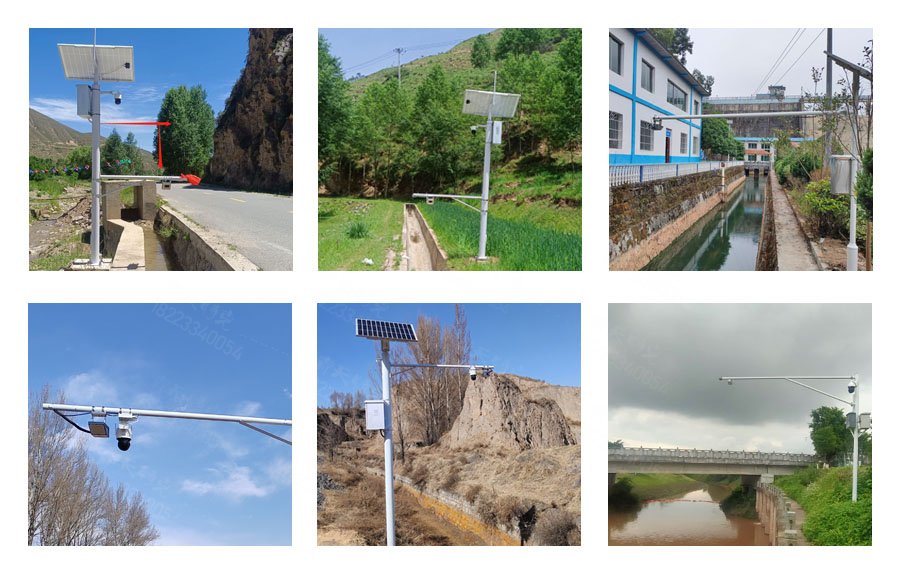

現場實圖
