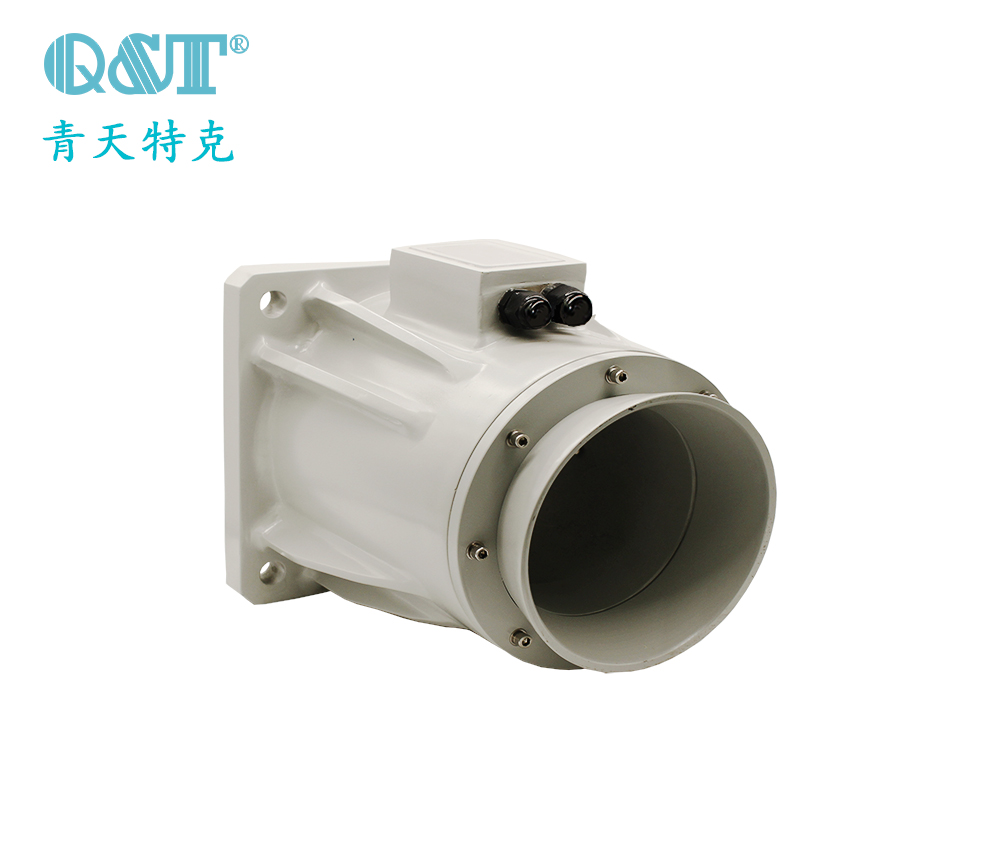

滿管時流量計流速傳感器的安裝注意事項

發布時間：2021-09-16

（1）5xDN

在5xDN的位置，有發現：管道9點鐘方向的擾動比較大；0點鐘方向（管頂）的擾動不大；5點鐘至7點鐘方向的擾動不大。

（2）10xDN

在10xDN的位置，管道9點鐘方向的擾動有所降低，但仍然有擾動；5點鐘至7點鐘方向的擾動進一步降低；而0點鐘方向（管頂）的擾動不大。

1.2 管道斷面尺寸發生變化

擬定安裝點前面的管道尺寸發生變化，也會導致傳感器安裝點的流場擾動。

我們建議的安裝位置是：

H≤管徑的5%時， L≥最少3xDN；H>管徑的5%時， L≥最少5xDN；H≥管徑的30%時， L≥最少10xDN；

二、滿管時的傳感器安裝

2.1 建議的傳感器安裝角度

水平安裝的管道，為了避免頂部的大氣泡和底部的污泥沉積對流量測量的影響，建議選擇水平方向的左右45°作為安裝區域。

2.2 傳感器的安裝注意事項

當傳感器插入式安裝時，需要注意：

?1、傳感器與管道垂直安裝；2、傳感器的插入深度要控制好；3、傳感器的斜面正對來水方向。

三、滿管時的安裝注意事項

3.1 安裝位置的選擇

在垂直安裝的管道上，不會出現污泥/空氣。在這種情況下，可以為傳感器選擇任意的安裝位置。

只有在滿管的情況下才能進行正確和可靠的測量。出于這個原因，不要在落水管或管道的最高點安裝測量。

3.2 水平管道安裝位置的選擇

如果在水平管段中考慮流量測量，我們建議考慮稍微傾斜的部分或倒虹吸管。

其中的傳感器安裝角度如前所述。

3.3 與截止閥的相互位置關系

截止閥和控制配件應始終安裝在流速傳感器的下游。

請注意傳感器和截止閥的相互位置和傳感器安裝角度。

四、結論

進行安裝前，要做好各種準備工作，并準備可以替代的測量點；

根據前后平直段長度和水流方向，選擇合適的安裝位置；

5點到7點中間，這個范圍受到的擾動影響比較小，受到液位波動的影響也比較小；前提是滿足安裝條件和判斷污泥界面高度；這個是最佳選擇。

? 3點鐘和9點鐘方向，受液位波動的影響小；但要根據來水的擾動方向選擇，否則受擾動的影響大；需要現場判斷。這個是次優選擇；

? 通常情況下，0點鐘方向（管頂）的擾動不大，但受液位波動影響，作為次次優選擇。
