    音叉開關

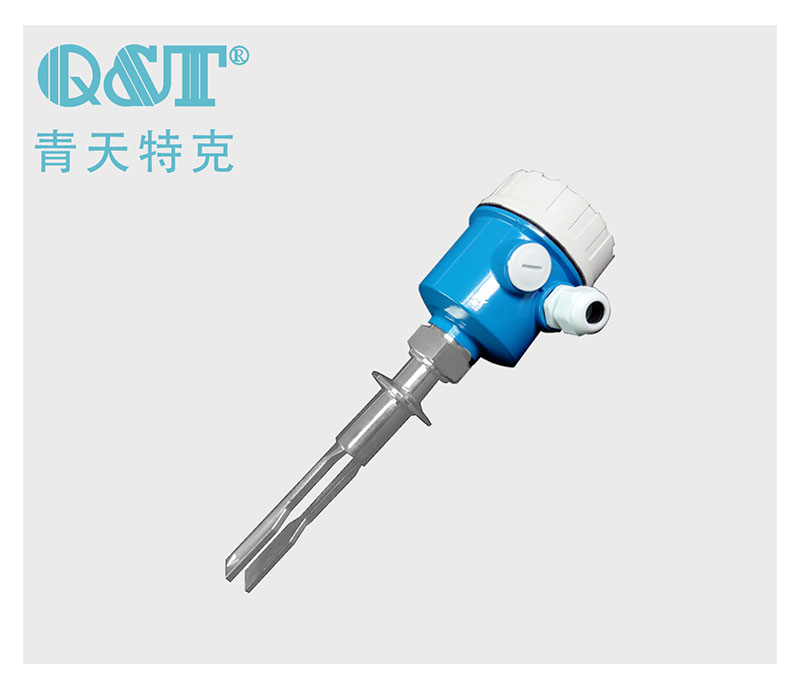

    QTZP300B音叉物（液）位開關是利用介質對音叉振動的阻尼作用及壓電效應的原理進行設計的，探測料（液）位的傳感部分由音叉構成，其本身具有固定的震動頻率和振幅振動，當音叉受到介質阻尼作用時，音叉停止振動，由控制電路驅動繼電器發出開關信號。

    ?
    分享到:
    音叉的特性
    動作原理
    技術參數
    音叉的特性
      1、具有自動學習功能，透過按鍵，不需校準，可學習不同介質密度；
      2、全金屬結構，堅固耐用；
      3、叉體振動幅度大，振幅可達10mm以上，可抖落感應棒上低粘性的局部掛料，防止誤動作；
      4、超亮紅色LED燈， 對現場人員的料位監控提供更方便即時的警示作用；
      5、寬廣的交直流電源輸入，不僅可有效降低庫存量，且應用范圍更加廣泛；
      6、適用于液體、顆粒狀、濃稠狀物質的料位監測。
    動作原理

      使用壓電晶體元件產生振動波，當被測介質接觸叉體時即改變音叉的振幅和幅值，由智能控制電路檢測出這一變化，并轉變?yōu)橄鄳?yīng)輸出開關信號， 如：Relay、NPN、PNP。
    技術參數
    1、接續口規格：G1-1/2”                                                                  2、入線口規格：M20xP1.5
    3、測量介質：液體/粉體/固體                                                          4、應用范圍：通過學習功力能，可使用任何粉末、顆粒和液體
    5、供電電壓：20~60VDC 20~250VAC 50/60Hz                             6、開關時間：3s
    7環境溫度：-40~70℃                                                                      8、儲藏溫度：-40~85℃
    9、介質溫度：-40~150℃                                                                10、操作壓力：-1~40bar
    11、連接方式：G1-1/2”，鑲件，法蘭                                             12、殼體材質：鋁合金
    13、叉體材質：不銹鋼304/不銹鋼316繼電器輸出，負載AC250V/4A，DC60V/4A
    14、輸出方式：集電極開路(NPN) 輸出負載400mA集電極開路(PNP) 輸出， 負載400mA
    15、功耗：直流供電時3WMax交流供電時5WMax
    16、標準軸規格長度：240300MAX， 400V 700MAX， 2000V 125. 5
    ?
